Descrição: Perfil estrutural indicado para montagem de estruturas modulares. bancadas. carrinhos industriais. dispositivos. proteções e estações de trabalho com flexibilidade de configuração.
Este item integra a linha de perfis e conectores SUS para montagem de estruturas modulares industriais, bancadas, carrinhos, proteções e sistemas lean.

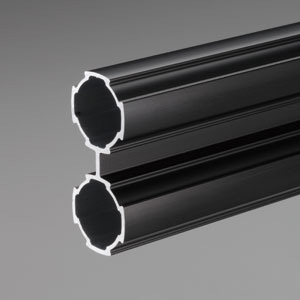

• Versão preta da Green Frame W (GFF-003).
• Quando usada na vertical, possui resistência à flexão aproximadamente 10 vezes maior que a do modelo de 28 mm.
• A superfície de corte não possui anodização preta.
• Tampas de quadro compatíveis: Tampa interna de alumínio
Tampa interna rígida/rígida Amarela/ Resina condutiva Tampa interna
Tampa de extremidade de alumínio
Tampa de extremidade de metal
Tampa de extremidade SR25
Séries compatíveis: Moldura Verde N
Material:
Material extrudado de alumínio com acabamento anodizado preto
ambiente: Produto em conformidade com a RoHS10
Segundo momento de área: Ix = 11,66 × 10⁴ mm⁴ Iy = 2,31 × 10⁴ mm⁴
Módulo de seção: Zx = 3,59 × 10³ mm³ Zy = 1,65 × 10³ mm³
massa unitária: 0,79 kg/m
